컴퓨터그래픽스 운용기능사 실기 준비 - 1) 그리드 그리기

작성일 2019. 8. 25. 20:15

준비하시는 분들을 위해 그리드 그리는 방법을 포스팅 합니다!

---

큐넷 그래픽스운용기능사 공개문제

먼저 큐넷에서 공개 문제를 가져왔어요!

이런식으로 문제가 나온다 합니다.

저는 학원에 다녀서 선생님한테 여쭤봤는데 흑백으로 나오신다그러고...

최근 실기책으로 공부하시는 분들이 있다면 그책이 맞을듯해요 ㅎㅎ!

시험보고왔는데 완전 짱짱한 컬러입니다!​

​

이런식으로 문제를 받으면 가장 먼저해야될 것은 그리드를 그리는 것입니다!

일러스트에서 그리드 그리기

컴퓨터로는 이렇게 그려봤어요

실제로 연습할때 이렇게 자대고 4등분해서 직선을 그리고

그 다음 사선을 그려줍니다.

그리고 일러스트를 켜요!

위에 농업인의 날은 가로160 세로 240 이군요.

여기서 가로세로에 양옆 재단선 3씩해서 6을 더해서 새문서를 열어줍니다.

(가로 166 세로 246)

그다음 선분 도구안에 숨어있는 사각형 격자 도구를 선택

화면 아무대나 클릭하면 화면이떠요.

여기서 가로 세로를 작품 규격에 맞게 적어주고

분할을 3으로 적어 줍니다.

그럼이런 격자가 생기는데요.



윈도우에서 정렬창을 띄워줍니다. 영어론 모르겠어요 힝... 패스파인더를 키면 같이 딸려와요..!

중요! 가운데 정렬을하기 위에선 대지에 정렬을 체크해주어야해요.

영문판에선 옆에 정렬 창에 뜰거에요. 왜 위에 있는지 한글판에서 처음써봐서 어리둥절중..

그리고 이두개를 클릭하면 대지 가운데 정렬이 됩니다.

그러고 나서 사선을 그려주어요. 종이에 한것처럼! 선분도구를 이용하면됩니다

그리고 나서 그냥 ai 파일로 저장해줍니다.

포토샵에서 그리드 열기

포토샵을 새문서를 열어줍니다. 일러스트처럼 6더한 값

(가로 166 세로 246)

참고로 포토샵은 단위를 항상 확인해주세요 mm인지 픽셀로 되어있는지!

새문서 연상태에서 가져오기 아마 영문판에선 place..?

그리드를 선택해줍니다

이런거뜸 그냥 확인

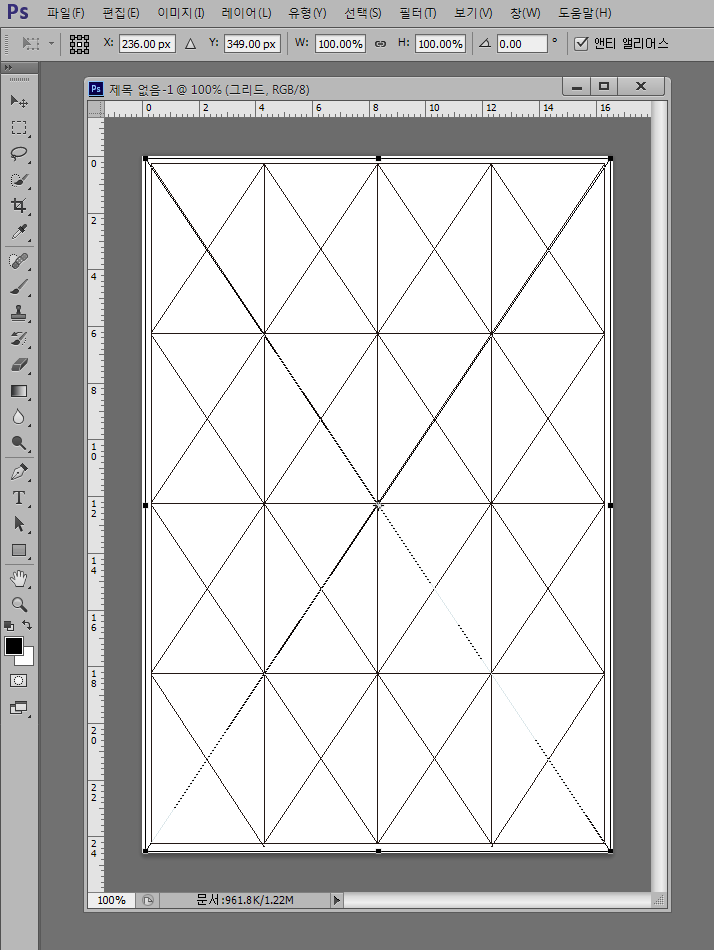

이렇게됨 엔터치기 알아서 가운데에 배치해줍니당

그럼 이렇게 레이어가 생기고 그리드가 완성됩니다.

여기에 작업하면됨

근데 저처럼 색 검은색하지마세요.

전보통 파란색이나 노랑 빨강 ... 검은색으로하면 잘안보여요.

색은 일러스트에서 그릴때 바꾸면 됩니다 하하

​

TMI: 예제를 농업인의 날을 가져온이유는 큐넷의 하나뿐인 공개문제이기도 했지만,

흔히 지나가는 말들 들어보면 농업인의 날을 풀 수 있다면 합격한다 하더라고요.

농업인의 날 난이도다. 라는 정도?

전 다른예제풀어보다가 농업인의 날봤는데

풀고 싶지 않아서 그런지 어려워 보였음...

참고로 제가 본것중에 제일어려운 문제는 부처님 그리는 거였어요.(백제유물대전?)



전 부처님나오면 시험장 탈주할겁니다.

그럼 도움이 되는 글이였으면 좋겠네요 ^-^!
